产品介绍

侧台装景行车又称“侧台轨道吊机”。

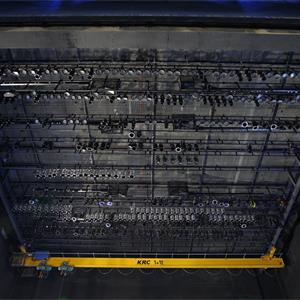

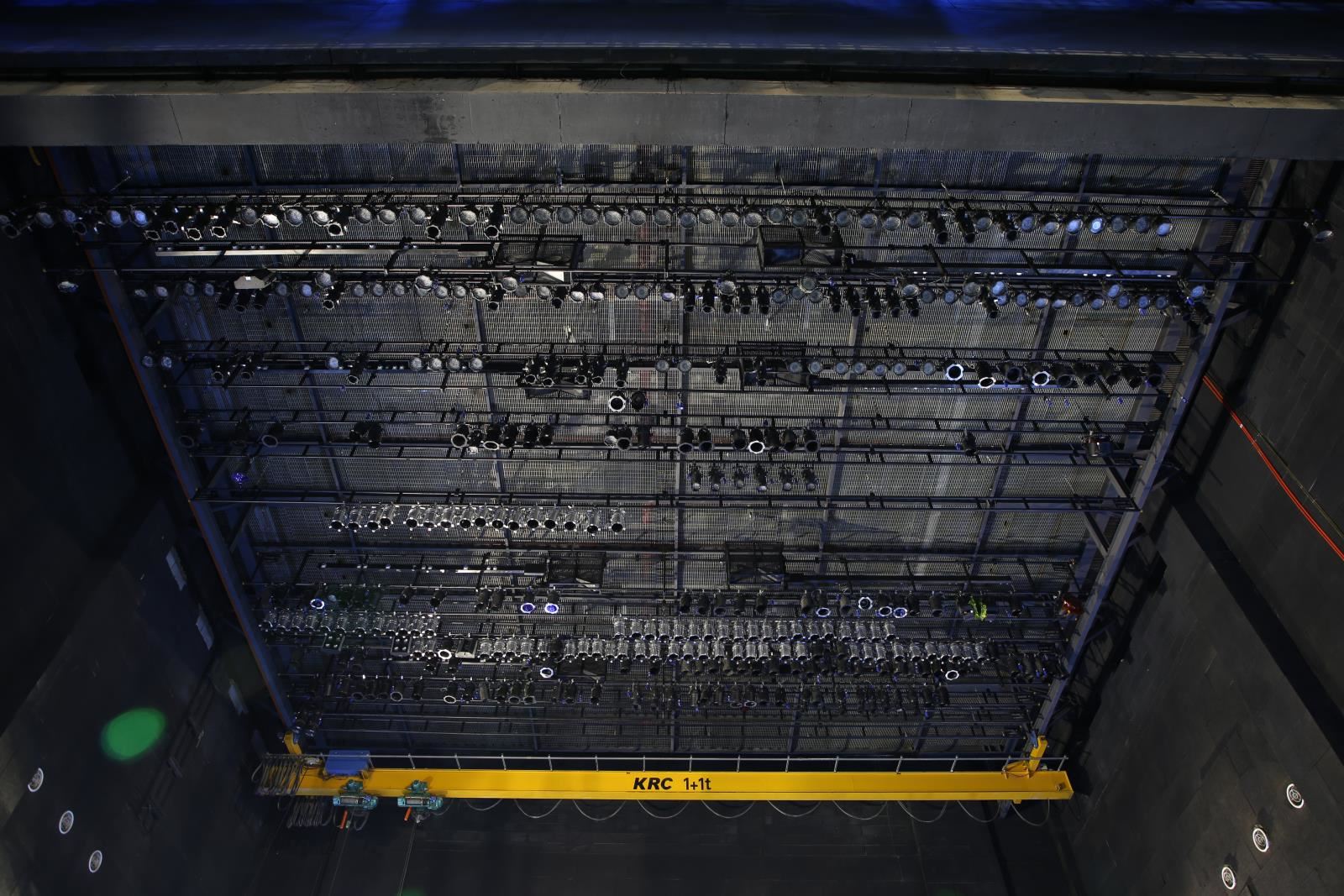

后台装景行车又称“后台轨道吊机”、“后舞台装景行车”。

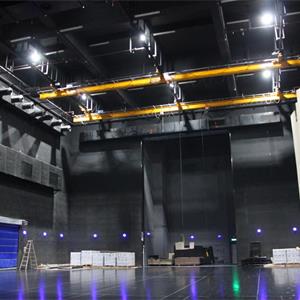

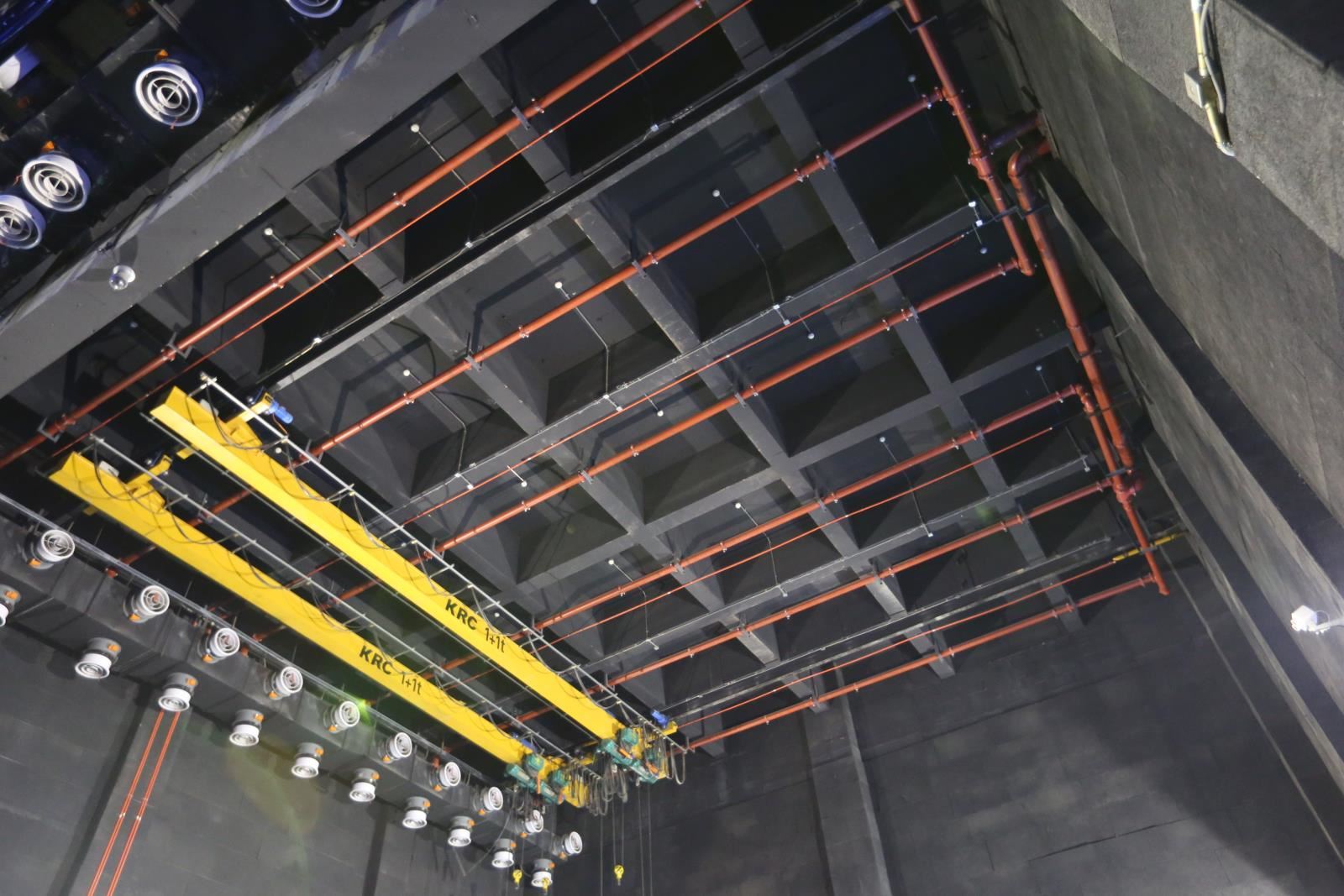

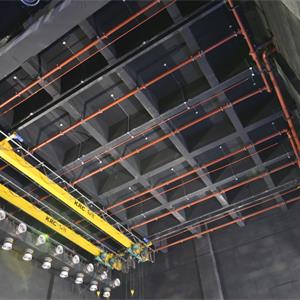

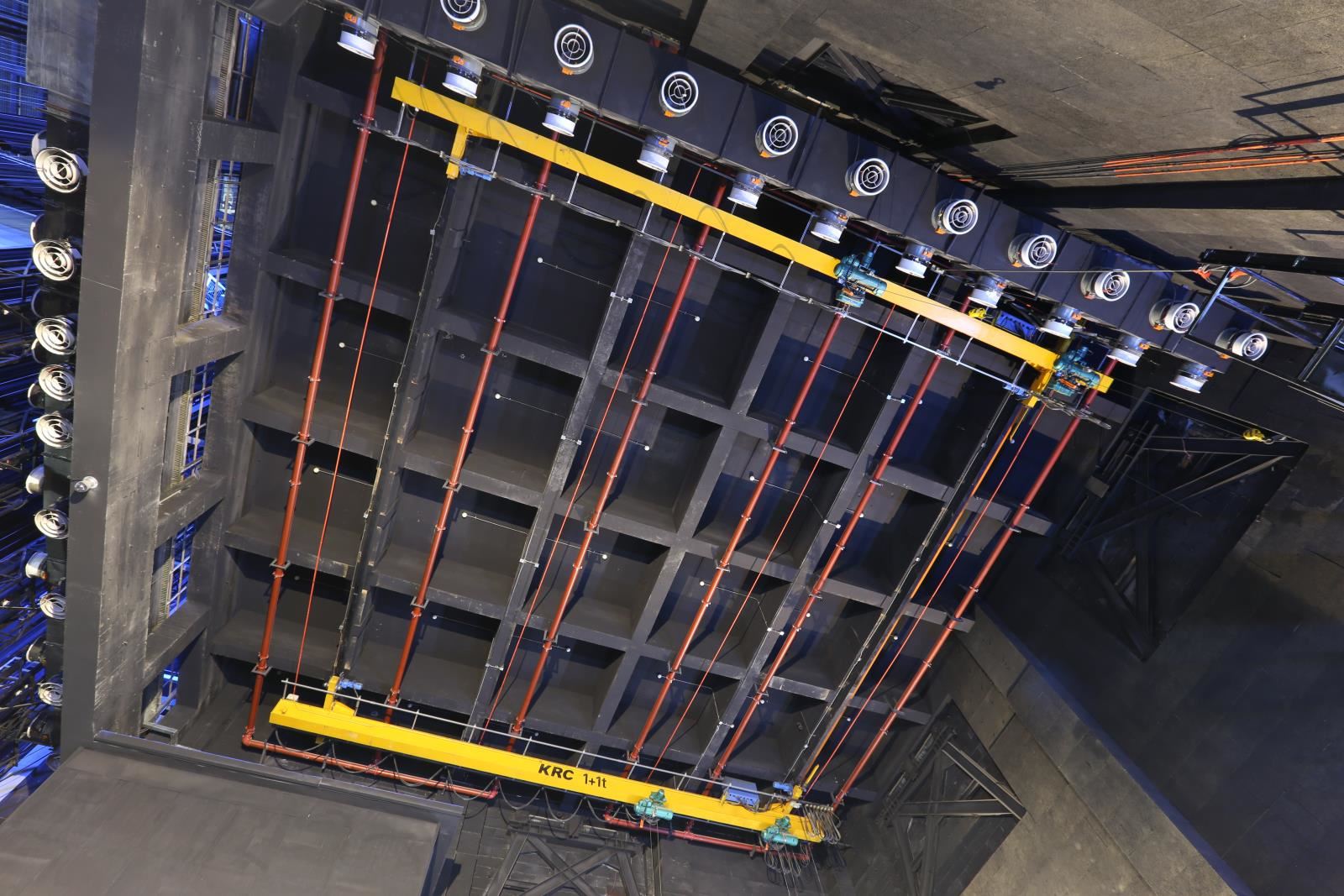

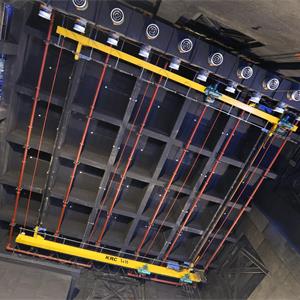

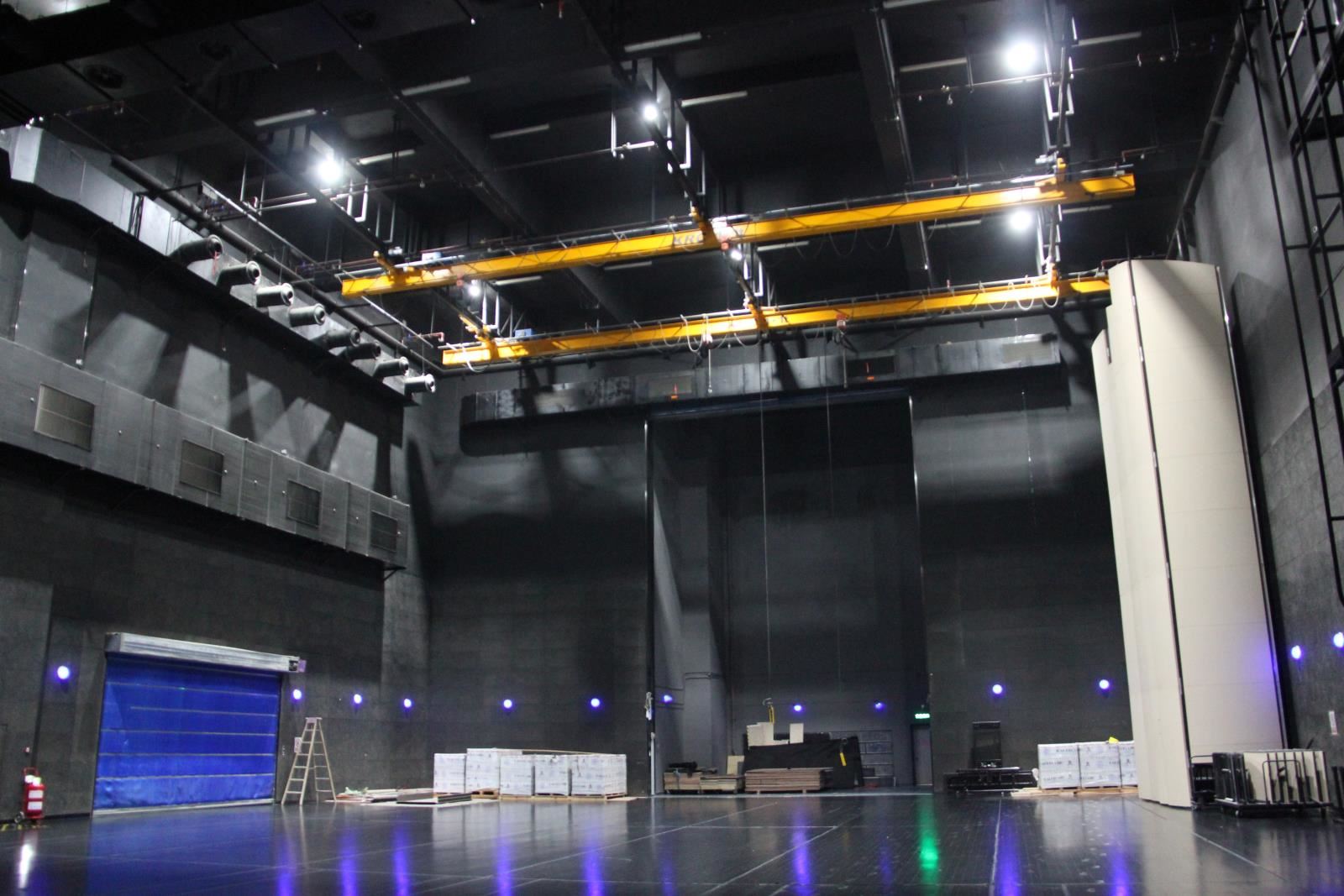

侧台装景行车位于左右两侧侧舞台上空。行车用于大型或重型布景部件的装配。

一般配置与功能

■  在2组轨道上各安装2台通用悬挂式起重机；每套悬挂式起重机上安装2个电动葫芦。

■  起重梁在固定轨道上左右行走。

■  电动葫芦在起重梁上前后移动，并可垂直起吊重物。

■  轨道吊机具有独立的控制系统，采用垂吊式操作盘对悬挂式起重机进行就地控制。

■  两大车之间设置各种防碰等安全设施。

装景行车是一个紧凑的单元。各个必要部件都合理的布置在卷扬机架中，整体结构稳固。

PLC或继电控制链式吊机，BGV-C1标准或类似标准，从在纵轴上可移动的滑车悬挂下来； 纵轴在横轴上可移动。

控制系统: 每个链式吊机配有单独的一个控制系统和一个控制台。所有功能通过控制台可控。装有一个紧急断电按钮并从驱动装置上悬吊下来。电缆装有适当的张力消除，包括一个由加强的、不易燃的塑料制成的抗震的盒子，它是抗腐蚀、耐油脂、燃料和抗碱。

横轴和纵轴:横轴与舞台横轴线平行。悬挂在侧台吊顶上。纵轴与舞台纵轴线平行。通过支重轮悬挂在横轴上并电子同步运行以防止缠绕和倾斜。限位开关从纵轴两侧停止滑车的行程。沿着横轴的行程结束前将安装闭锁装置激活开关。

侧台装景行车主要包括:链式吊机、控制器、水平运动的驱动系统、齿轮、垂直运动的双制动、水平运动的单制动、纵轴和横轴包括相关支撑结构、滑车、支重轮、承重链、承重挂钩、冷却系统、接线箱、电缆、限位开关、过载保护装置、标记和设备编号。

后台装景行车区别于侧台装景行车在于使用位置不同。及，一般侧台装景行车均配置两套行车/吊机，而后后装景行车配置一套和两套的均有。因侧台装景行车使用区域无其他设备干涉，而后台除装景行车，一般会有后舞台灯景两用吊杆，因后台装景行车的控制系统需考虑与灯景两用吊杆动作的互锁（出于节约投资考虑也可不设系统互锁，而是通过管理来解决）。
